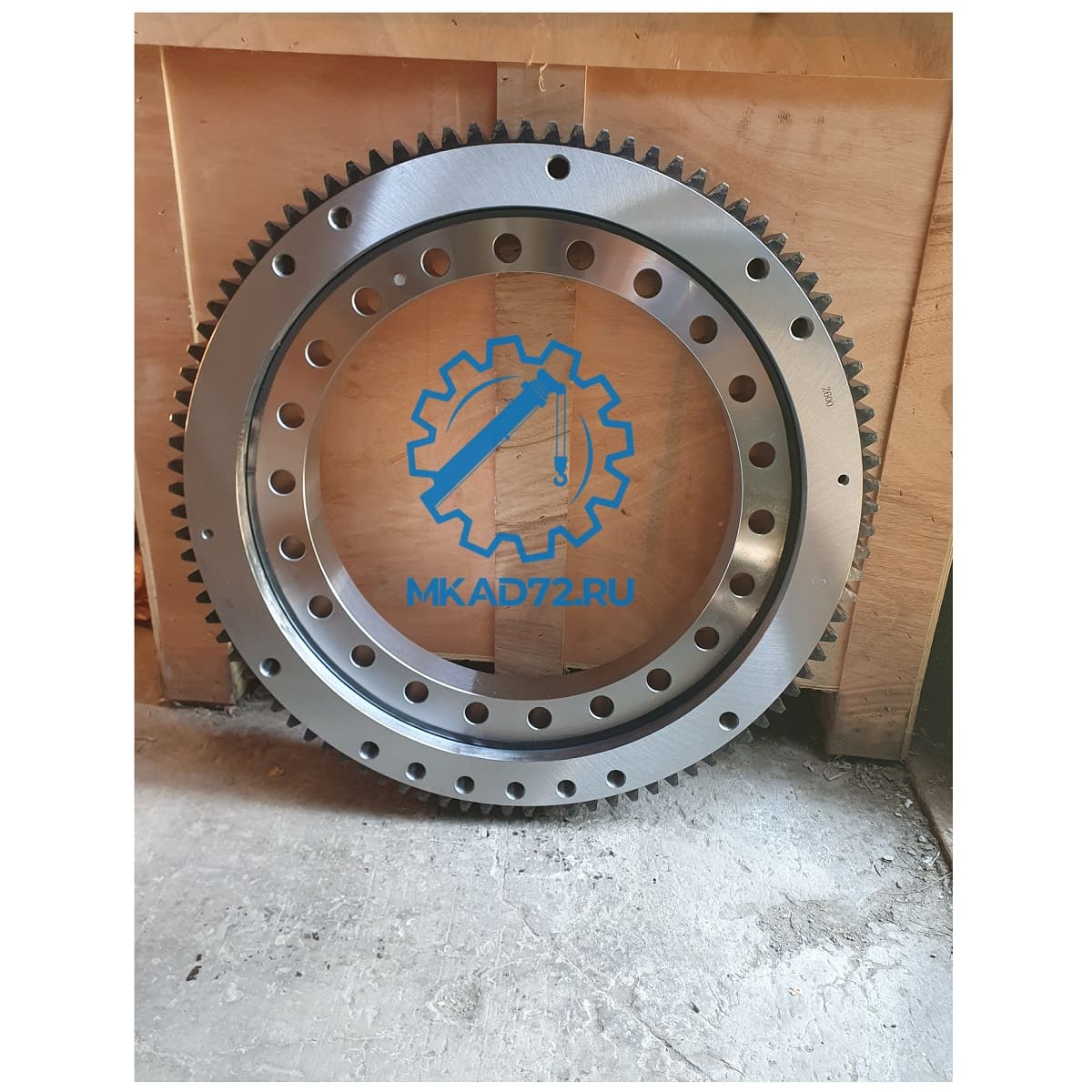

Опорно-поворотное устройство ОПУ Tadano Z600, 93 зуба 13 отверстий.
Характеристики
- Количество зубьев: 93
- Количество отверстий для крепления колонны: 13
- количество внутренних отверстий: 22
- Гарантия: 12 месяцев.
Описание
Новое опорно-поворотное устройство, ОПУ для манипулятора Tadano Z600.
Характеристики и размеры ОПУ Tadano Z600:
- Количество зубьев — 93 шт. Зубья закалены!
- Количество внешних отверстий (для крепления колонны) — 13 шт.
- Количество внутренних отверстий для крепления колонны — 22 шт.
- Внешний диаметр 665 мм.
- Материал — сталь 50 Mn.
- Гарантия 12 месяцев.
Опорно-поворотное устройство представляет собой единый узел и состоит из наружной обоймы с резьбовыми отверстиями (выполненной совместно с зубчатым прямозубым венцом), внутренней обоймы (с отверстиями для крепления), цилиндрических тел качения (шариков), уплотнения. Внутренняя обойма через отверстия крепиться к неподвижной опорной части манипулятора болтами, наружная обойма (прямозубый зубчатый венец) крепится к поворотной части манипулятора. Передача вращения обеспечивается от привода поворотного устройства через прямозубое зубчатое зацепление внешней обоймы ОПУ.
ОПУ выполняют три основные функции: опорную (обеспечение надежного соединения поворотного механизма с неподвижной рамой), поворотную (создание возможности вращения за счет систем качения) и приводную (передача крутящего момента через зубчатые венцы).
